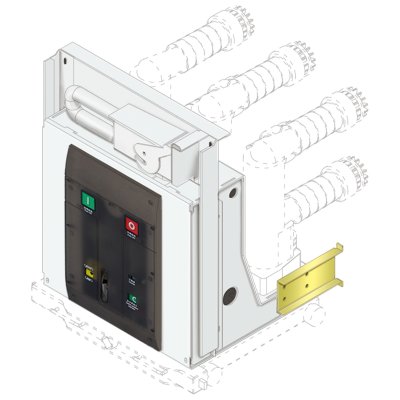

断路器机构 > 12kV弹簧操动机构 > 明及 MECAN JT断路器机构 12kV弹操机构 相距275 小主回路

明及 MECAN JT断路器机构 12kV弹操机构 相距275 小主回路

产品货号 :0000-0110

参考价:¥0.00 台

立即询价

已选择:"275", "205、275", "630-1600"

服务: 江苏明及电气股份有限公司 负责发货,并提供售后服务。

商家热线:400-994-7111   在线客服,点此联系

库存情况:

产品介绍

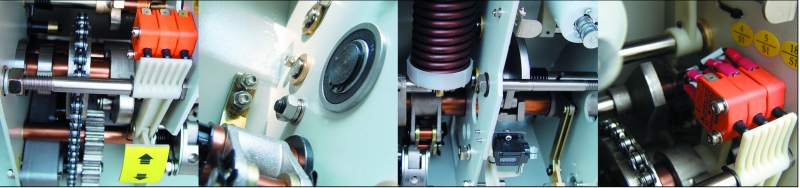

概述

表面处理

80%的机构零件表面采用镀镍磷合金处理,大大提高了零部件的防腐能力,确保机械始终如一的稳定品质。

合分闸电磁铁

电磁铁采用全封闭结构设计,保证线圈不受潮。

线路板

模块化的二次控制线路板,采用带自扣紧的插接头,既方便更换,也保证了电气连接的可靠性。

分闸缓冲器

高性能的分闸缓冲器可减少断路器在分闸时动触头过冲或反弹幅值,降低了断路器分闸时电弧重燃的概率,并保证了真空灭弧室波管机械寿命。

整体优点

操动机构结构简单、动作可靠,不同规格产品的零部件通用性强,由于该机构完全由我公司自主研发,因而可根据用户的不同要求定制特殊产品。


合闸单元

合闸单元结构简单,动作原理可靠,不仅从根本上杜绝了合闸后不能保持、拒分等故障的发生,而且降低了分闸所需的脱扣功。

JT系列操动机构

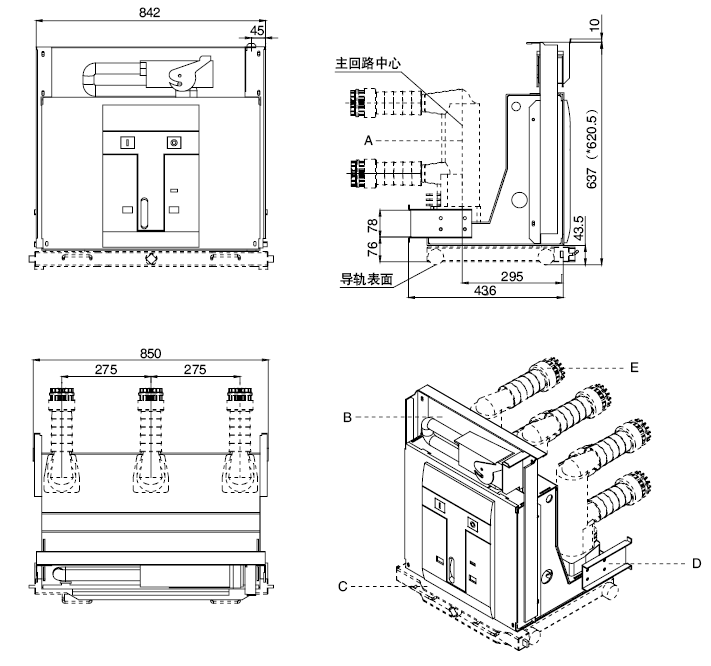

外形图


规格

额定电流:630-1600
额定短路开断电流:20-40KA

备注

1、外形及安装尺寸与VS1或VD4完全互换
2、封板*620.5为VD4尺寸使用
3、A -主回路      B -封板
     C -底盘车      D - 活门推板
     E -触头/触壁
4、A可配置套筒式或固封式主回路(VD4尺寸仅限固封式)
5、去掉B/C/D/E即为固定式真空断路器(固定式采用固定端子接线)


适配柜型

适配1000mm柜宽中置柜及固定柜

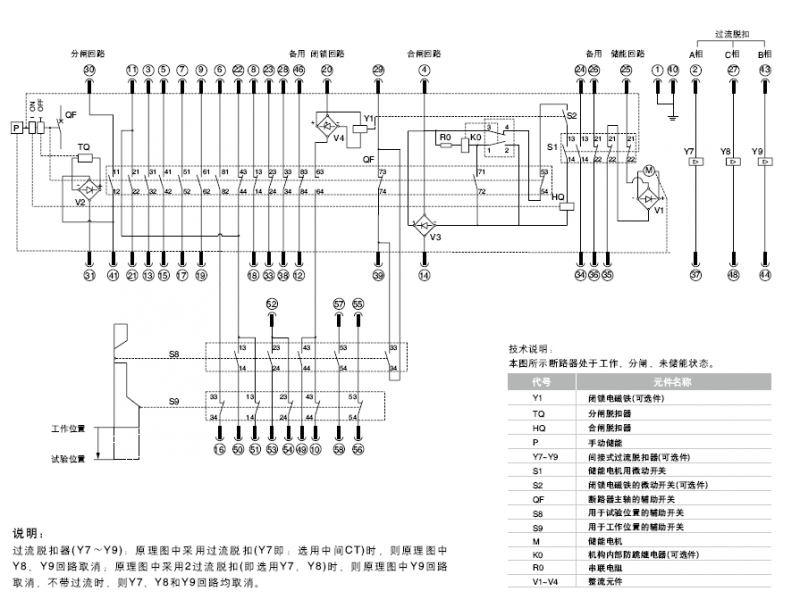

原理图

固定式二次原理图

手车式二次原理图

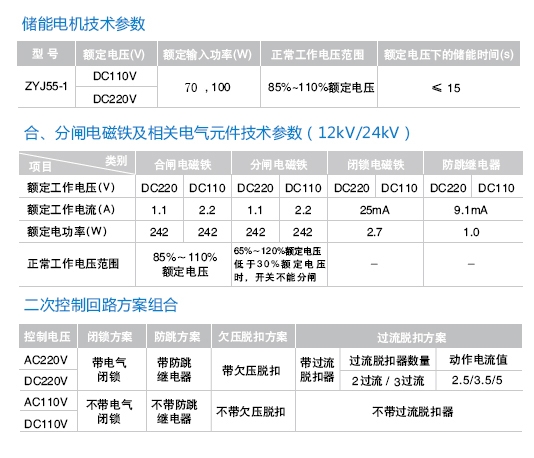

参数表

技术规格 储能电机
额定电压(V)110,220 额定功率(W)70,100 额定电压工作范围85%-110% 储能时间(s)<=15 合分闸电池铁
额定电压(V)110,220 额定电流(A)1.1,2.2 额定功率(W)242 额定电压工作范围合闸:85%-110%,分闸:65%-120% 闭锁电池铁
额定电压(V)110,220 额定电流(mA)25 额定功率(W)2.7 防跳继电器
额定电压(V)110,220 额定电流(mA)9.1 额定电功率(W)1.0 配置要求
防跳装置有,无 闭锁装置(V)110、220,无 过流方案二过流(A、C相),三过流(A、B、C相),无 过流电流值(A)2.5,3.5,5 欠、失压装置(V)110,220,无 基本参数
相间距(mm)275 极间距(mm)275、205 额定电流(A)630,1250,1600 额定短路开断电流(KA)20,25,31.5,40 安装方式手车式,固定式 主回路配置套筒式,固封式 其他要求
外形尺寸标准外形,非标外形(请附图) 二次接线方案标准接线,非标接线(请附图),不接线 贴标牌无,0EM 固定式联锁标准联锁,非标联锁(请附图),无联锁
制造商提供的信息一年保修
包装清单合格证*1  操动机构*1  说明书*1 出厂报告*1
