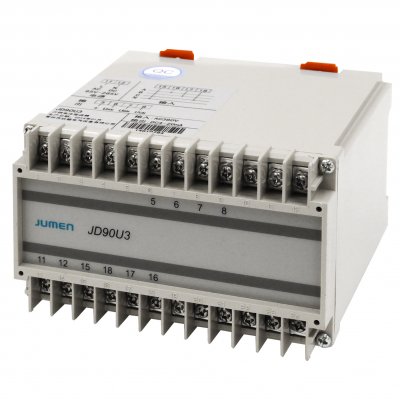

明及 MECAN JD90U3三相电压变送器 三相交流电压 隔离变送输出：4～20mA或0～5V
产品货号 ：0013-0086
参考价：￥1250.00 台
云配件价：￥420.00 台
已选择："三相交流电压", "70x117×106"
概述接线方式
电量变送器是一种将被测电量参数（如电流、电压、功率、频率、功率因数等信号）转换成直流电流、直流电压并隔离输出的装置。产品符合国标GB/T13850–1998。

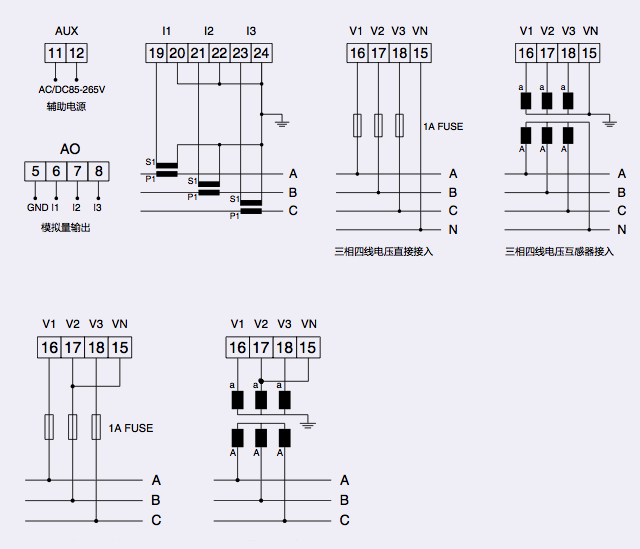

三相电流、电压变送器接线
技术规格
通用参数
输入标称值电压：100V、220V、380V、450V、电流：1A、5A或由客户指定
输入过量程持续：1.2倍 瞬时：电流10倍（5秒）电压2倍（10秒）
吸收功率电压输入≤0.3VA（输入100V时）、≤0.6VA（输入300V时）、≤1VA（输入500V时）
频率45～65 Hz
输出标称值DC0～20mA
负载电阻电压输出时≥1000Ω
输出纹波< 0.5%峰值
响应时间≤400mS
电源电压AC、DC80V～270V
电源功耗交流电流、电压类≤3VA功率类≤4VA
工作条件环境温度：-10～+55℃相对湿度：≤90%RH不结露无腐蚀气体场所海拔≤2500米
贮藏方式温度-40～+70℃相对湿度20～99%无凝露
安装方式T35导轨式安装或用螺钉固定在柜体上

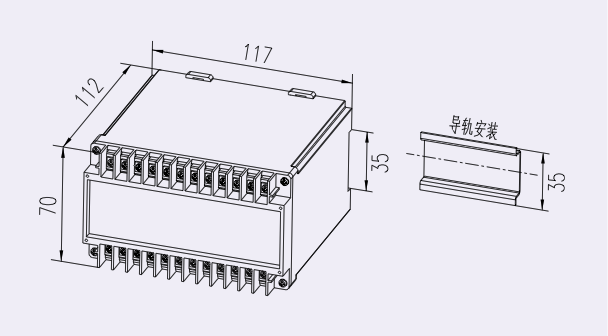

机械尺寸 外形2：高70mm×宽117mm×深106mm
注意考虑到用户的接收设备有可能不检测20mA以上的信号，电压输入信号标称值1-120%对应变送输出4-20mA.
规格型号
外形2
功能隔离变送输出：4～20mA或0～5V
测量参数三相交流电压
制造商提供的信息一年保修
包装清单合格证*1 仪表*1 说明书*1
