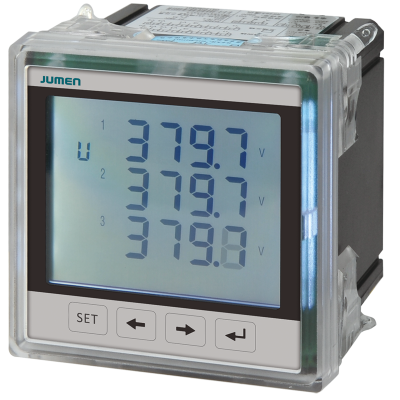

明及 MECAN AEP600E-AHY三相谐波检测表 72方形 液晶显示

产品货号 :0013-0039

参考价:¥2300.00 台

云配件价:¥760.00 台

已选择:"72方形", "LCD"

服务: 江苏明及电气股份有限公司 负责发货,并提供售后服务。

商家热线:400-994-7111   在线客服,点此联系

库存情况:

产品介绍
概述

PD90E-AHY三相谐波检测表

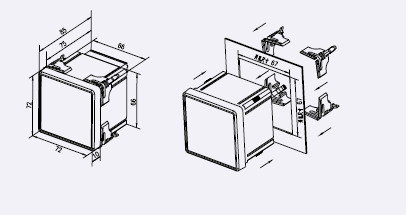

72 方形外形及安装尺寸图


AEP600E系列网络电力仪表是一种具有可编程测量、显示、数字通讯和多种输出功能于一体的电力仪表。是对电力系统、工矿企业、公共设施、智能大厦的电力监控需求而设计。它能测量所有的常用电力参数,如:三相电压、三相电流、有功功率、无功功率、功率因数、频率和四象限电能的高精度测量和显示;由于该仪表具有完善的通讯联网功能,所以我们称之为网络电力仪表,适合于实时电力监控系统。
AEP600E网络电力仪表具有极高的性能价格比,可以直接取代常规电力变送器、测量指示仪表、电能计量仪表以及相关的辅助元。作为一种先进的智能化、数字化的电网前端采集元件,AEP600E系列网络电力仪表已广泛应用于各种控制系统、SCADA系统和能源管理系统中,具有安装方便、接线简单、维护方便,工程量小、现场可编程设置输入参数、能够完成业界不同PLC、工业控制计算机通讯软件的组网

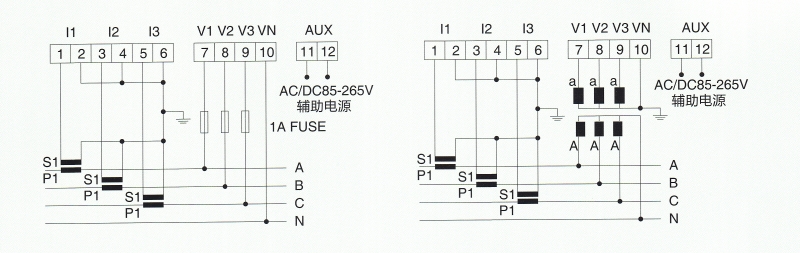

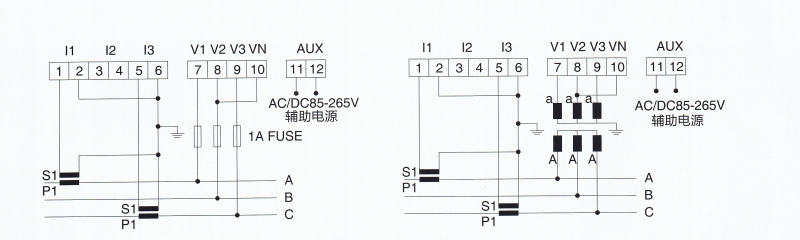

接线方式

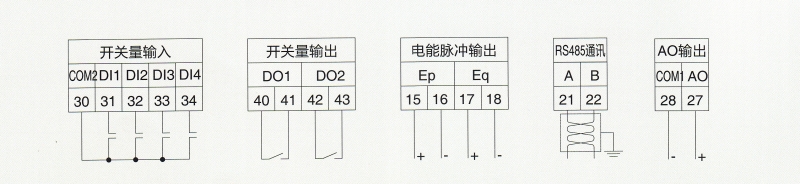

可选单元接线

亮点● 直接从电流、电压互感器接入信号,可任意设定PT/CT变比;
● 各主要功能采用模块化设计,功能增减灵活方便;
● 参数采用LED或LCD数码显示,直观明了;
● 采用标准的现场通讯协议,可方便的接入SCADA及PLC系统中;
● 卡扣式安装,无需螺丝固定,安装方便;
● 四象限电能计量,分时计费,最大需量记录及12个月电能统计;
● 谐波测量功能。
技术规格 通用规格
网络三相三线,三相四线 精度等级U、I:0.2级F:0.05Hz P、Q:0.5级 有功电能、无功电能:0.5级 电源工作范围:AC、DC 80V-270V,功耗:<=4VA 额定值电压:AC100V、220V、380V, 电流:AC1A、5A(订货时标明电压、电流变比) 过负荷持续:1.2倍,电流10倍(5秒) 功耗电压回路功耗< 1VA(每相), 电流回路功耗< 0.4VA(每相) 阻抗电压回路阻抗> 200kΩ, 电流回路阻抗< 0.1Ω 频率45-65Hz 规格选项
显示方式LCD 外形 72方形 可选项1、K1、K2、M或F单选 2、K1+M+F 3、K2+M+F 使用场所低压进柜线 功能I1、I2、I3 、V1(V12)、V2(V23)、V3(V31)、 P1、P2、P3、PΣ、Q1、Q2、Q3、QΣ、F、 PF1、PF2、PF3、PF、四象限电能、最大需 量、THDO、CF电压波峰系数、KF电流K系数、 THDI、2-31次谐波、THFF电话波峰因子、电压电 流不平衡度、RS485/Modbu 环境条件
工频耐压2KV/1min交流有效值 抗干扰性能符合GB6162 温度工作:-10℃~+55℃,存储:-25℃~+70℃ 湿度≤95%RH,不结露,无腐蚀性气体场所 海拔≤2500米
制造商提供的信息一年保修
包装清单合格证*1  仪表*1  说明书*1
